Вточечная сварка аккумуляторапроцесс, иногда происходит отказ точечной сварки. Если это не может быть решено, это вызовет серьезные проблемы с качеством готовых аккумуляторных батарей. Так что же является основной причиной отказа точечной сварки?

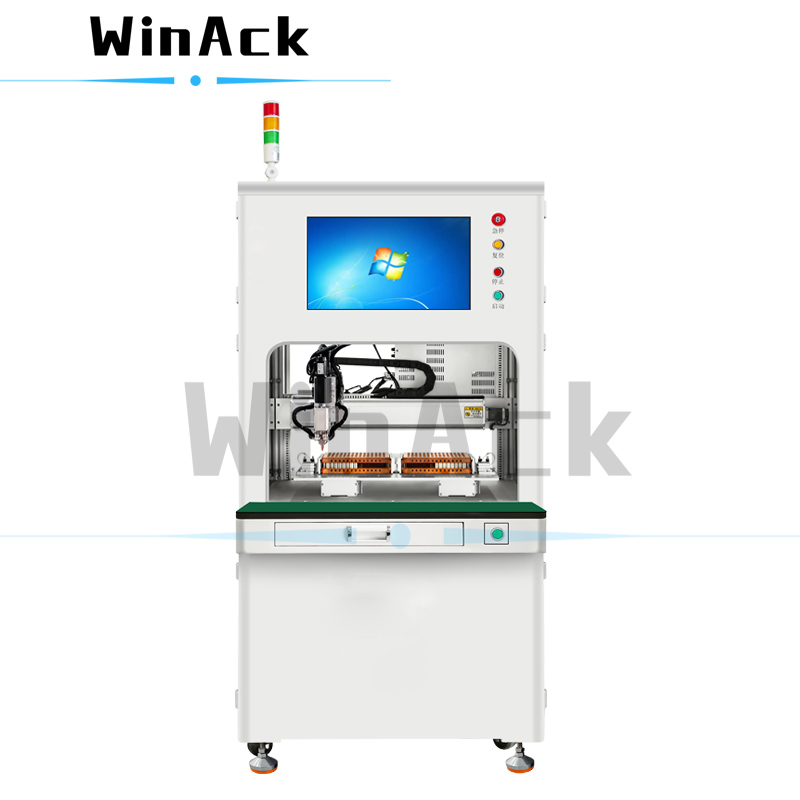

Рисунок 1. Автоматический аппарат для точечной сварки литий-ионных аккумуляторов
На качество точечной сварки аккумуляторной батареей влияют шесть основных факторов, включая сварочный ток, время сварки,электрод для точечной сваркии держатель электрода, давление электрода при точечной сварке, межэлементная шина и сопротивление точечной сварки.
Среди них можно контролировать сварочный ток, время сварки и давление электрода при точечной сварке, регулируяаккумуляторный точечный сварочный аппарат, но эти параметры необходимо оптимизировать и скорректировать в соответствии с реальными условиями.
Кроме того, наибольшие переменные возникают из-за электродов точечной сварки и шин от ячейки к ячейке. Материал, толщина, структура, форма, плоскостность, чистота и т. д. шины от ячейки к ячейке напрямую влияют на качество точечной сварки аккумулятора. В общем, для выводов аккумулятора из чистого никеля толщиной более или равной 0,2 мм обычно рекомендуются прорезка и выдавливание.
Изменения в контактной поверхности между электродами машины для точечной сварки аккумулятора и шиной «ячейка-ячейка», а также изменения давления между ними приведут к изменению сопротивления сварки. Изменения в джоулевом тепле в процессе точечной сварки аккумулятора, очевидно, повлияют на качество точечной сварки. Поэтому важно контролировать форму, частоту шлифования и время замены электродов машины для точечной сварки аккумулятора, чтобы убедиться, что они находятся под контролем.
В таблице 1 показаны основные причины отказов точечной сварки аккумуляторных батарей.
Таблица 1. Основные причины отказов точечной сварки
|
НЕТ. |
Отказ точечной сварки |
Основные причины |
|
1 |
Прожог точки сварки |
Возможная причина 1: Сварочный ток слишком велик. |
|
Возможная причина 2: Плохой контакт электродов точечной сварки. |
||
|
Возможная причина 3: Слишком малое давление электрода точечной сварки. |
||
|
Возможная причина 4: Загрязнения на электродах точечной сварки или выводах аккумулятора. |
||
|
Возможная причина 5: контакты аккумулятора неисправны. |
||
|
Возможная причина 6: Толщина и материал выводов аккумулятора сильно различаются. |
||
|
2 |
Слишком много брызг при точечной сварке |
Возможная причина 1: Сварочный ток слишком велик. |
|
Возможная причина 2: Электрод точечной сварки приварен к краю выводов аккумулятора. |
||
|
Возможная причина 3: Загрязнения на электродах точечной сварки или выводах аккумулятора. |
||
|
Возможная причина 4: Слишком малое давление электрода точечной сварки. |
||
|
Возможная причина 5: Толщина и материал выводов аккумулятора сильно различаются. |
||
|
3 |
Слишком большое углубление в месте сварки |
Возможная причина 1: Слишком высокое давление электрода при точечной сварке. |
|
Возможная причина 2: Кончик иглы электрода для точечной сварки слишком тонкий или деформирован. |
||
|
Возможная причина 3: поверхность выводов аккумулятора неровная. |
||
|
4 |
Пятно сварки слишком маленькое или прочность низкая |
Возможная причина 1: Сварочный ток слишком мал. |
|
Возможная причина 2: Во время точечной сварки произошел переток сварочного тока. |
||
|
Возможная причина 3: слишком короткое время точечной сварки. |
||
|
Возможная причина 4: Плохой контакт цепи точечной сварки. |
||
|
Возможная причина 5: Слишком высокое давление электродов точечной сварки. |
||
|
Возможная причина 6: Загрязнения на электродах точечной сварки или выводах аккумулятора. |
||
|
Возможная причина 7: Толщина и материал выводов аккумулятора сильно различаются. |
||
|
5 |
На местах сварки имеются следы ожогов или царапины. |
Возможная причина 1: Слишком высокое давление электрода при точечной сварке. |
|
Возможная причина 2: контакты аккумулятора неисправны. |
||
|
Возможная причина 3: Слишком малое давление электрода точечной сварки. |
||
|
Возможная причина 4: Загрязнения на электродах точечной сварки. |
||
|
Возможная причина 5: Иглы электродов точечной сварки грубо заточены. |
||
|
Возможная причина 6: Электроды точечной сварки недостаточно охлаждаются, что приводит к застреванию иглы. |
WinAck Group может предоставить комплексные решения для точечной сварки аккумуляторов. Приходите, свяжитесь с нами для решения, которое поможет вам добиться успеха. Для лучших аккумуляторов, Win & Ack!
