Для измерения внутреннего сопротивления батареи существует два метода: метод переменного тока и метод постоянного тока.

Так называемый ACIR — это значение внутреннего сопротивления батареи, измеренное методом переменного тока. Принцип измерения ACIR заключается в том, что измерительный ток подается с частотой измерения 1 кГц, а внутреннее сопротивление батареи рассчитывается на основе значения напряжения вольтметра переменного тока.

Рисунок 1. Метод измерения ACIR батареи

1. Особенности измерения ACIR батареи:

1.1 Результаты ACIR-теста батареи очень воспроизводимы.

1.2 Измерения ACIR выполняются быстро, время тестирования составляет миллисекунды. Высокоэффективное измерение партии может быть достигнуто путем сопряжения с автоматическим оборудованием, также известным как машина для сортировки аккумуляторов .

1.3 Тестер ACIR небольшой и легкий, а процесс тестирования энергоэффективен.

1.4 Он может обеспечить быстрое измерение, особенно подходит для входного контроля аккумуляторов и группового тестирования аккумуляторных элементов.

Так называемый DCIR — это значение внутреннего сопротивления батареи, измеренное методом постоянного тока. Принцип измерения DCIR заключается в подключении нагрузки и измерении значения сопротивления в соответствии с изменением напряжения и тока.

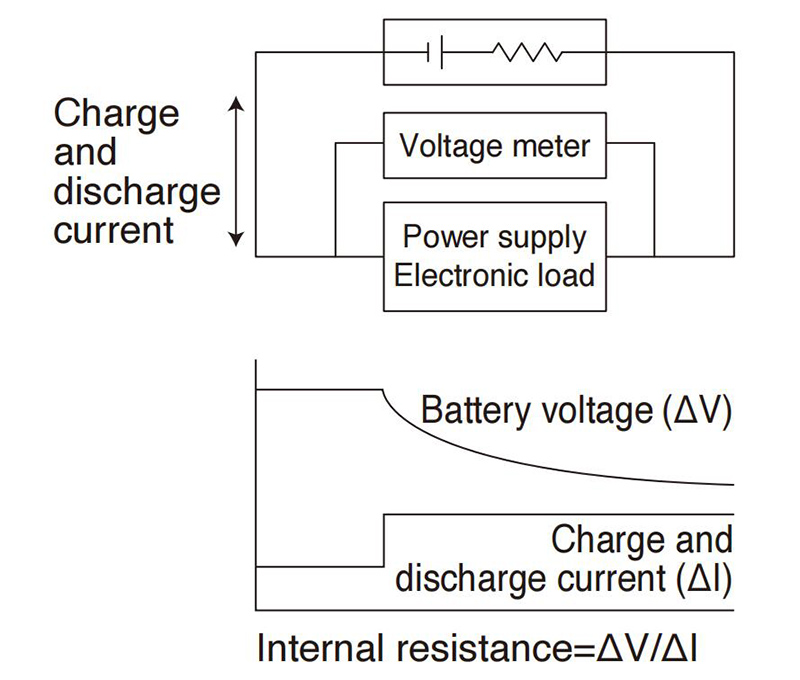

Рисунок 2. Метод измерения DCIR батареи

2. Особенности измерения постоянного тока батареи:

2.1 По сравнению с ACIR, результаты теста DCIR для аккумуляторов менее воспроизводимы.

2.2 Измерение DCIR батареи занимает больше времени и требует расчета заряда/разряда батареи.

2.3 Тестеры DCIR, также известные как оборудование для зарядки и разрядки аккумуляторов , крупнее, тяжелее и потребляют больше энергии, чем тестеры ACIR.

2.4 По сравнению с ACIR, DCIR будет ближе к внутреннему сопротивлению батареи во время фактической работы.

Таким образом, отношения ACIR и DCIR дополняют друг друга, и рекомендуется выбрать тот, который лучше всего подходит для вашего приложения, или выполнить оба измерения.
