Этот вакуумный запайщик с ячейками для пакетов представляет собой простой термосварщик для алюминиевой ламинированной пленки с ячейками для пакетов, которая предварительно запечатывается после предварительного вакуумирования. Это простое оборудование для сборки ячеек мешков.
Модель:
WA-BSM-F300S:
4~10mm (Customizable) Max. temperature: 260℃ (Customizable) 0.19~0.30mm (Customizable) 0~99.9s 0.3~ 0.6MPaИнформация о продукте
Вакуумный упаковщик для пакетов
Нагревательный герметик для алюминиевой ламинированной пленки Pouch Cell
Обзор продукта:

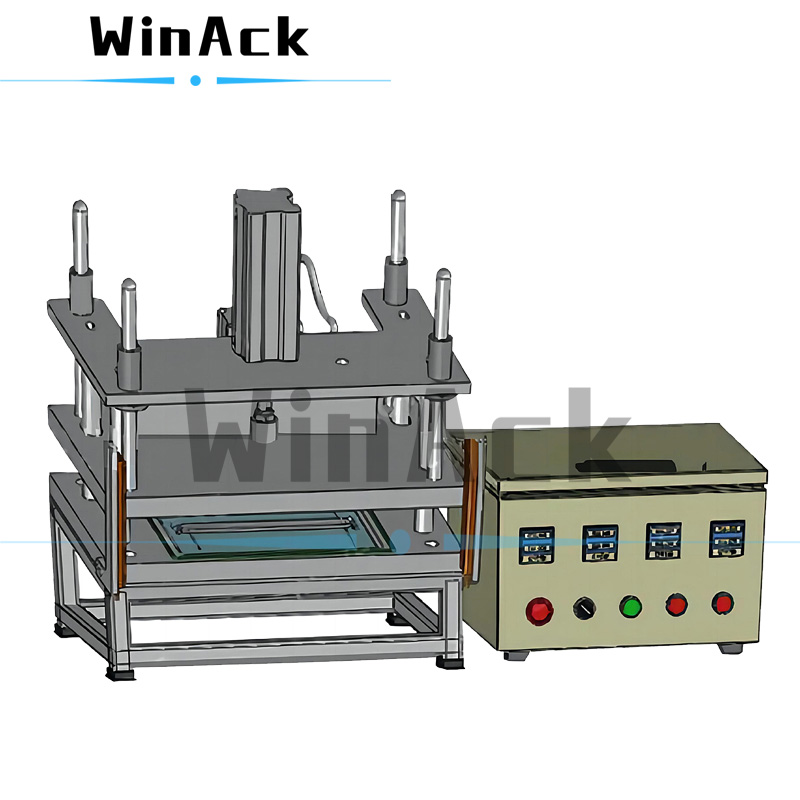

Вакуумный запайщик для пакетных элементов представляет собой простой тип нагревательного запайщика для пакетных аккумуляторов. В основном он состоит из вакуумной камеры, модуля термосварки с пневматическим управлением и шкафа управления. Пленка из алюминиевого ламината ячейки мешка запечатывается путем нагревания и плавления, с хорошим эффектом запечатывания и высокой прочностью.
Область применения:
После заполнения аккумуляторной батареи электролитом и процесса вакуумной выдержки можно использовать вакуумный запайщик ячеек для удаления воздуха из ячейки, а затем термосваривать пленку. После того, как этот процесс предварительной герметизации будет завершен, элементы пакета будут готовы к процессу формирования батареи.
Напоминаем: следующие размеры ячеек мешочка приведены только для справки и могут быть изменены в соответствии с фактическими размерами и требованиями.
Таблица 1. Размеры входящих ячеек пакета для справки
| НЕТ. |
Предметы |
Измерение |
| 1 |
Длина |
≤ 290 мм (настраиваемый) |
| 2 |
Ширина |
≤ 350 мм (настраиваемый) Напоминаем: воздушный карман в комплекте |
| 3 |
Толщина |
3 ~ 15 мм (настраиваемый) |
Краткие рабочие этапы вакуумного запайщика ячеек:
1. Пакетная ячейка вручную помещается в вакуумную камеру, а верхняя и нижняя камеры закрываются, образуя герметичную камеру.
2. Источник вакуума накачивает воздух внутри камеры до состояния отрицательного давления от -60 кПа до -90 кПа, так что воздух внутри ячейки мешка откачивается.
3. Нагретые верхняя и нижняя запаивающие головки прижимаются к ламинированной алюминиевой пленке, нагреваются и сплавляются друг с другом для герметизации ячейки пакета.
4. После завершения термосварки верхняя и нижняя камеры открываются, и ячейка мешка может быть удалена.
Функции:
1) Шкаф управления и вакуумная камера вакуумного запайщика ячеек независимы, и вакуумная камера может использоваться только в перчаточном ящике, что не занимает внутреннего пространства перчаточного ящика и может увеличить срок службы электрического компоненты.
2) Температура термосварки, время, давление и уровень вакуума могут быть заданы в соответствии с требованиями процесса запайки пленки для пакетов.
3) При использовании функции аварийной сигнализации при аномальной температуре, слишком низкая или слишком высокая температура вызывает тревогу, чтобы обеспечить эффект термосваривания.
4) Верхняя камера вакуумной камеры направляется четырьмя линейными подшипниками колонны для точной точности и хорошей стабильности.
5) Вокруг вакуумной камеры имеются защитные перегородки и световая завеса в направлении подачи для обеспечения безопасности операторов.
6) Вакуумный запайщик ячеек оснащен ПЛК и текстовым дисплеем, с программируемым процессом запечатывания и простыми настройками управления.
Технические характеристики
| Наименование товара |
Вакуумный упаковщик для пакетов |
| Модель продукта |
ВА-БСМ-F300S |
| Процесс уплотнения |
Предварительная герметизация после заливки электролитом и процесса вакуумной выдержки |
| Оперативность |
100~250ПК/ч |
| Коэффициент использования |
≥ 95% |
| Ставка доходности |
≥ 99% |
| Метод управления |
Кнопочная панель и ПЛК |
| Входная мощность переменного тока |
Однофазный 220 В переменного тока ± 10 % / 50 Гц (настраиваемый) |
| Мощность: 1100 Вт |
|
| Входная подача сжатого воздуха |
0,6~0,7 МПа, 5 л/мин. |
| Источник вакуума |
≤ -0,095 МПа, 50 л/мин. Пожалуйста, напоминание: вакуумный насос не является обязательным. |
| Размеры |
В580*Д450*В500мм |
| Масса |
Около 100 кг |
| Уровень вакуума |
-0. 06~-0,09 МПа (регулируемый) |
| Ширина пломбировочного штампа |
4~10 мм (доступно по запросу) Точность: ± 0,1 мм |
| Длина уплотнительной головки |
300 мм (настраиваемый) |
| Толщина уплотнения |
0,19~0,30 мм (настраиваемый) |
| Уплотнительное давление напора |
0,3~ 0,6 МПа |
| Время запечатывания |
0~99,9 с |
| Температура уплотнения |
Макс. температура: 260 ℃ (настраиваемый) Точность: ± 2 ℃ |
| Материал уплотнительной головки |
Латунь и NAK80 |
| Герметизирующий эффект |
Пакетные пленки не отклеиваются друг от друга, хорошая герметизация, ровная поверхность, без складок, без пузырей. |
