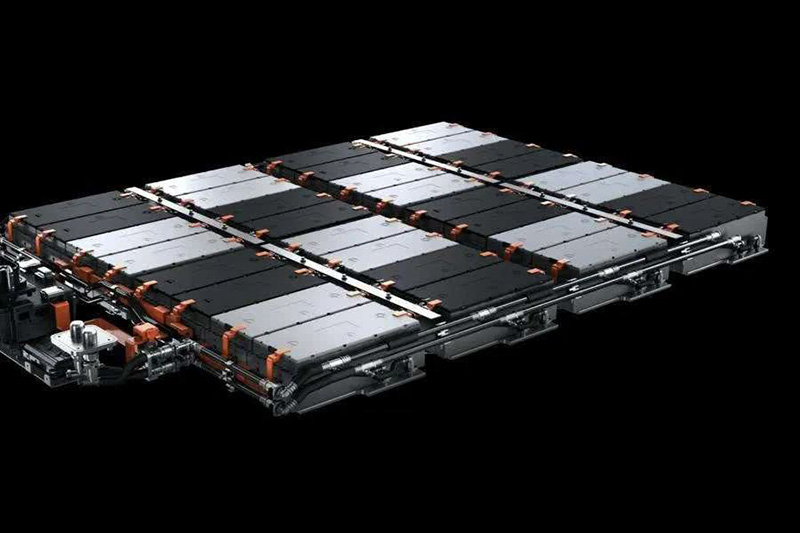

Батарейный блок с призматическими элементами в основном состоит из призматических элементов, торцевой пластины, разделительной пластины, боковой пластины, крышки, алюминиевой шины и BMS и т. Д.

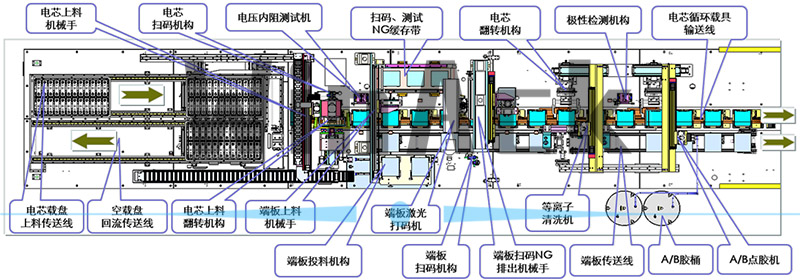

В этом решении для производства аккумуляторных батарей элементы батареи являются призматическими. Основной технологический процесс линии сборки аккумуляторной батареи / производственной линии системы аккумулирования энергии выглядит следующим образом:

1) Сканирование штрих-кода и сортировка призматических ячеек OCV / IR

Линия сборки аккумуляторных блоков с призматическими элементами реализует автоматическую подачу элементов через роботов, затем сканирование штрих-кода элементов, тестирование и сортировку аккумуляторных элементов OCV / IR и ввод в буферные каналы.

2) Автоматическая группировка призматических ячеек

После сортировки робот автоматически группирует призматические ячейки, чтобы обеспечить согласованность ячеек.

3) Предварительная сборка модулей призматических ячеек

В то время как система автоматической оптической проверки аккумуляторных батарей проверяет полярность призматической ячейки, робот автоматически загружает торцевую пластину аккумуляторного модуля. Затем приклейте и сложите призматические ячейки, а также установите проставки и боковые пластины.

4) Монтаж и сварка алюминиевой шины и BMS

После того, как аккумуляторный модуль предварительно собран, алюминиевая шина и BMS устанавливаются и привариваются лазером.

5) Автоматический оптический контроль CCD и ручной контроль

Проверка с помощью автоматического оптического контроля CCD и ручного контроля, чтобы исключить продукты NG.

6) DCIR тест аккумуляторного модуля

Линия сборки аккумуляторного блока автоматически выполняет DCIR-тест аккумуляторного модуля, сохраняет данные тестирования, и соответствующие продукты передаются следующему процессу.

7) Автоматическая установка верхней крышки аккумуляторного отсека

Робот автоматически устанавливает верхнюю крышку аккумуляторного отсека и входит в зону тайника.

8) Вставьте аккумуляторный модуль в корпус аккумуляторного блока.

Линия по производству аккумуляторных батарей автоматически помещает аккумуляторный модуль в корпус аккумуляторного блока и завершает фиксацию крепежных винтов модуля.

9) Вручную подключите аккумуляторные модули и другие соединения в аккумуляторном блоке.

После того, как аккумуляторные модули закреплены, вручную подключите модули и установите высоковольтные провода, низковольтные провода, разъемы, BMS и т. Д.

10) Тест EOL аккумуляторной батареи

После завершения установки различных соединений в аккумуляторном блоке выполните тест EOL аккумуляторного блока, чтобы проверить, соответствуют ли рабочие индикаторы аккумуляторного блока требованиям спецификации.

11) Установите верхнюю крышку аккумуляторного отсека.

Если испытание EOL соответствует требованиям, можно установить верхнюю крышку и выполнить испытание герметичности. Затем печать и оклейка этикеток для качественной продукции.

Преимущества линии сборки блока аккумуляторных батарей / производственной линии системы аккумулирования энергии:

1) Гибкость

Линия сборки аккумуляторных блоков / систем аккумулирования энергии от аккумуляторов имеет модульную компоновку, каждый процесс можно свободно комбинировать, а работа является гибкой.

2) сильная совместимость

Линия сборки аккумуляторных блоков / систем аккумулирования энергии аккумуляторных батарей может быть совместима со многими видами призматических ячеек, а одна производственная линия может производить несколько спецификаций и моделей аккумуляторных блоков.

3) Быстрое переключение моделей

Линия сборки аккумуляторных блоков / систем аккумулирования энергии аккумуляторных батарей оснащена интеллектуальным программным обеспечением, которое может устанавливать и сохранять параметры в соответствии с моделью продукта, чтобы реализовать быстрое переключение моделей.

4) Умное производство

Линия сборки аккумуляторных блоков / систем аккумулирования энергии для аккумуляторов оснащена системой MES и ESOP, чтобы осуществлять мониторинг всей производственной линии и получать данные о качестве продукции и производственных данных в режиме реального времени.

WinAck Group может предоставить производственные решения для модулей и блоков цилиндрических ячеек, модулей и блоков аккумуляторных батарей, а также модулей и блоков батарей с призматическими элементами, которые основаны на технических требованиях заказчика. Приходите, свяжитесь с нами, чтобы найти решение, которое поможет вам добиться успеха. Для лучших батарей Win & Ack!
