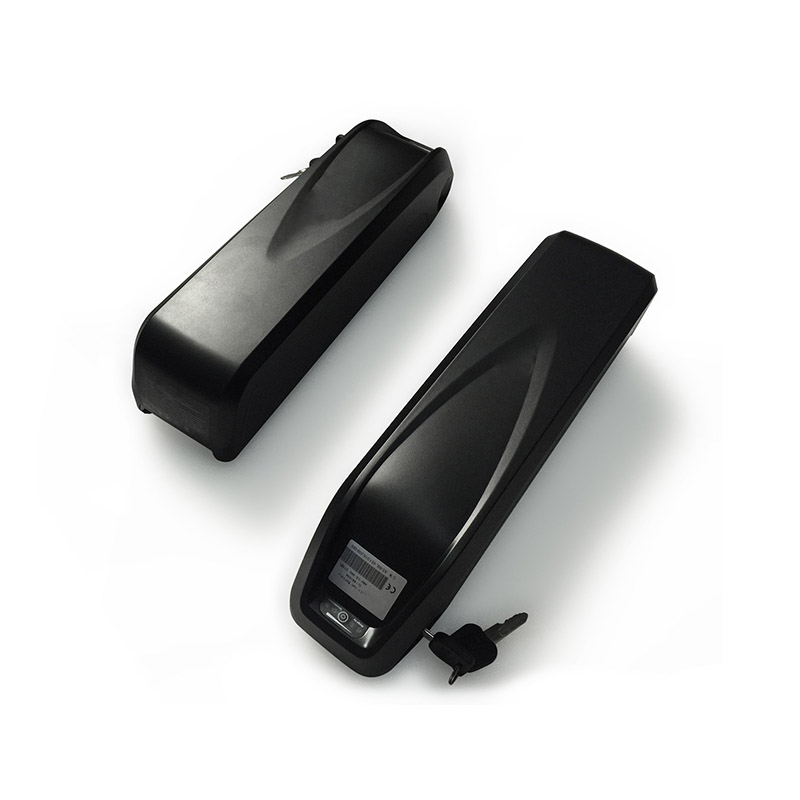

Аккумуляторные блоки для электронного велосипеда в основном состоят из аккумуляторных элементов, распорок для аккумуляторов, никелевых полос, платы PCBA, изоляционной бумаги аккумулятора и внешней оболочки.

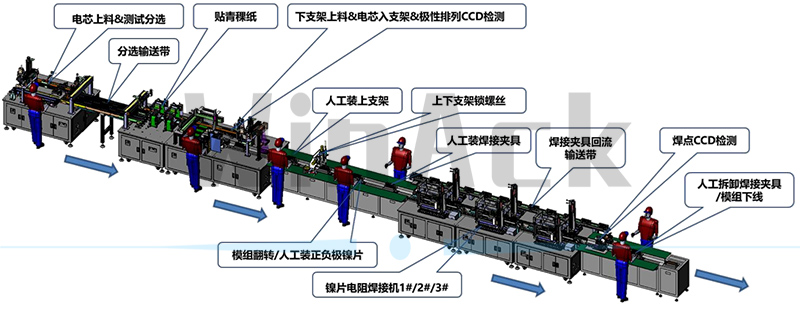

В этом решении аккумуляторные элементы представляют собой цилиндрические элементы. Основной технологический процесс линии сборки аккумуляторной батареи электронного велосипеда выглядит следующим образом:

1) Сканирование штрих-кода и сортировка аккумуляторных элементов в OCV / IR

Вручную поместите картонную коробку аккумуляторных элементов или пластиковую коробку в зону подачи, элементы будут автоматически загружены, отсканируйте штрих-код ячеек, проведите OCV / IR тестирование и сортировку и войдите в буферные каналы.

2) Автоматическая вставка высокогорной ячменной бумаги

После сортировки аккумуляторные элементы вступают в процесс автоматического наклеивания бумаги из высокогорного ячменя, чтобы автоматически завершить наклеивание изоляционной бумаги аккумуляторной батареи.

3) Вставьте элементы батареи в нижнюю прокладку батареи.

Нижняя прокладка батареи поступает на сборочную линию аккумуляторной батареи после лазерного кодирования и сканирования штрих-кода, а элементы батареи автоматически устанавливаются в нижней прокладке батареи.

4) Автоматический оптический осмотр для проверки полярности аккумуляторных элементов.

После того, как элементы батареи установлены в нижний держатель батареи, система автоматической оптической проверки батареи проверяет полярность элементов батареи, и выдается сигнал тревоги, если элемент батареи установлен в обратном порядке.

5) Вручную установите верхний держатель батареи & Автоматически заблокируйте винт

После проверки тестером CCD аккумуляторной батареи вручную установите верхний держатель аккумулятора, аккумуляторный блок электронного велосипеда автоматически заблокирует винты.

6) Вручную установите никелевые полосы и сварочную арматуру.

Вручную установите никелевые полосы и сварочную арматуру, готовые к процессу сварки.

7) Точечная сварка полосы никеля & Контроль ПЗС

Батарейный модуль с установленными никелевыми полосами и сварочным приспособлением входит в процесс точечной сварки, и точечная сварка никелевых полос автоматически завершается, и выполняется проверка ПЗС.

8) Вручную снимите сварочное приспособление и установите аккумуляторный модуль в корпус.

Вручную снимите сварочное приспособление и установите аккумуляторный модуль в кожух, затем установите остальные компоненты.

Преимущества линии сборки аккумуляторной батареи электронного велосипеда:

1) Гибкость

Линия по сборке аккумуляторной батареи электронного велосипеда может работать как целая линия или может быть переключена на отдельные машины для автономной работы.

2) сильная совместимость

Линия по производству аккумуляторных батарей для электронных велосипедов может быть совместима с цилиндрическими ячейками 18650, 21700 и 32650, а одна производственная линия может производить несколько спецификаций и моделей аккумуляторных батарей для электронных велосипедов.

3) Быстрое переключение моделей

Линия сборки аккумуляторной батареи для электронного велосипеда оснащена интеллектуальным программным обеспечением, которое может устанавливать и сохранять параметры в соответствии с моделью продукта, чтобы реализовать быстрое переключение моделей.

4) Умное производство

Производственная линия по сборке аккумуляторных батарей для электровелосипедов оснащена системой MES и ESOP, чтобы осуществлять мониторинг всей производственной линии и получать информацию о качестве продукции и производственных данных в режиме реального времени.

WinAck Group может предоставить производственные решения для модулей и блоков цилиндрических ячеек, модулей и блоков аккумуляторных батарей, а также модулей и блоков батарей с призматическими элементами, которые основаны на технических требованиях заказчика. Приходите, свяжитесь с нами, чтобы найти решение, которое поможет вам добиться успеха. Для лучших батарей Win & Ack!
