Установка для лазерной сварки призматических ячеек профессионально разработана для сварки выступов призматических ячеек, герметизации верхней крышки призматических ячеек, сварки штифтов для уплотнения призматических ячеек и сварки больших цилиндрических ячеек.
Модель:
WA-LW-RS3000GS-P:
CW Fiber Laser Four-axis Electric Gantry Workstation Prismatic Cell Laser Welding X800*Y600*Z400mm (Customizable)Информация о продукте
Аппарат для лазерной сварки призматических ячеек | Сварка выступов
Уплотнение верхней крышки призматической ячейки и приварка уплотнительного штифта
Обзор продукта:
Аппарат для лазерной сварки призматических элементов — это профессиональный аппарат для сварки аккумуляторных элементов, разработанный и предназначенный для процесса сборки аккумуляторных элементов, в частности для лазерной сварки и герметизации призматических и цилиндрических элементов.
Лазерная сварочная машина с призматическими ячейками в основном состоит из волоконного лазера непрерывного действия, лазерной поворотной сварочной головки, промышленного ПК, мониторов, мониторной ПЗС-матрицы, позиционирующей ПЗС-матрицы, датчика измерения высоты, устройства подачи инертного газа, лазерной сварки. рабочая станция, приспособления для лазерной сварки призматических ячеек, пылесборник (опция) и водяной охладитель и т. д.
Область применения:
Аппарат для лазерной сварки призматических ячеекв основном используется для сварки выступов призматической ячейки, сварки штифта уплотнения призматической ячейки, герметизации верхней крышки призматической ячейки, сварки токосъемника призматической ячейки, герметизации верхней крышки призматической ячейки, герметизации верхней крышки цилиндрической ячейки, сварки токосъемника цилиндрической ячейки и уплотнительного штифта цилиндрической ячейки. сварка и т. д..
Особенности:
1) Известная марка волоконного лазера непрерывного действия
Этот аппарат для лазерной сварки призматических ячеек оснащен волоконным лазером непрерывного действия известной марки, который отлично подходит для лазерной сварки и герметизации в процессе сборки призматических ячеек. Марка стандартной конфигурации — GW Laser. Кроме того, дополнительные бренды включают Raycus Laser, Maxphotonics Laser и IPG Photonics Laser.
2) Высокая сварочная способность и высокая гибкость сварки
Непрерывный волоконный лазер, установленный в аппарате для лазерной сварки с призматическими ячейками, обладает высокой сварочной способностью и высокой гибкостью сварки. Мы можем отрегулировать выходную мощность лазера и скорость лазерной сварки в соответствии с конкретным материалом и толщиной. Кроме того, в зависимости от конкретного применения лазерной сварки можно выбрать сварку с проплавлением или сварку швом.
3) Профессиональное программное обеспечение для управления лазерной сваркой с призматическими ячейками
Этот аппарат для сварки аккумуляторных элементов оснащен профессиональным программным обеспечением для управления лазерной сваркой призматических элементов, а процесс лазерной сварки прост в настройке. После сохранения процесса сварки выступов призматической ячейки, процесса сварки штифта уплотнения призматической ячейки и процесса герметизации верхней крышки призматической ячейки его можно быстро переключить, что является простым и легким в использовании.
4) Доступны различные траектории лазерной сварки
Лазерная сварка с призматическими ячейками поддерживает различные траектории сварки, такие как прямая линия, круг, квадрат, дуга и т. д. Траектория сварки каждой зоны сварки может быть одинаковой или разной, а мощность лазерной сварки также может быть одинаковой или разной. Таким образом, этот аппарат для лазерной сварки может использоваться в различных приложениях лазерной сварки и герметизации при сборке призматических ячеек.
5) Оснащен высокоточным датчиком измерения высоты
Аппарат для лазерной сварки с призматическими ячейками оснащен высокоточным микролазерным датчиком расстояния с повторяемостью 30 мкм, который может с высокой точностью измерять высоту лазерной сварочной головки для достижения высококачественных результатов лазерной сварки.
6) Оснащен ПЗС-матрицей
Аппарат для лазерной сварки с призматическими ячейками оснащен ПЗС-матрицей для мониторинга, которая позволяет нам четко видеть каждый процесс лазерной сварки и отслеживать траекторию сварки в реальном времени.
7) Оснащен позиционирующим ПЗС
Аппарат для лазерной сварки с призматическими ячейками оснащен ПЗС-матрицей позиционирования, он может осуществлять автоматическую съемку и автоматическую компенсацию отклонения положения сварки, чтобы избежать отклонения положения сварки, вызванного отклонением размера призматической ячейки.
8) Оснащен устройством продувки инертным газом
Аппарат для лазерной сварки призматических ячеек оснащен устройством для продувки инертным газом и резервным входным отверстием для инертного газа. После подключения к азоту или аргону он может предотвратить окисление при сварке и еще больше улучшить качество лазерной сварки и скорость прохождения.
9) Оснащен приспособлениями для лазерной сварки
Установка для лазерной сварки с призматическими ячейками оснащена лазерными сварочными приспособлениями, что обеспечивает плотный контакт между сварочными заготовками, что гарантирует качество лазерной сварки. Кроме того, приспособления для лазерной сварки можно настроить в соответствии с различными размерами и формами аккумуляторных элементов.
Технические характеристикиs сварочного аппарата для аккумуляторных элементов
|
Название продукта |
Аппарат для лазерной сварки призматических ячеек |
|
|
Модель продукта |
WA-LW-RS3000GS-P |
|
|
Входная мощность переменного тока (настраиваемая) |
Трехфазное напряжение переменного тока 380 В±10%/50 Гц |
|
|
Вход сжатого воздуха |
≥0,6 МПа |
|
|
30 л/мин |
||
|
Ввод инертного газа (Не обязательно) |
Азот или аргон |
|
|
≥0,4 МПа |
||
|
15 л/мин |
||
|
Режим управления |
Управление промышленным ПК и монитором |
|
|
Метод ввода сварочной дорожки |
Программирование ЧПУ или метод обучения |
|
|
Программное обеспечение для сварки |
Профессиональное программное обеспечение для лазерной сварки с призматическими ячейками |
|
|
Станки для лазерной сварки |
Сварочный шаблон для сварки призматических ячеек |
|
|
Уплотнительное приспособление для верхней крышки призматической ячейки |
||
|
Сварочный шаблон для сварки штифтов уплотнения призматических ячеек | ||
|
Опционально: сварочный шаблон с цилиндрическими ячейками |
||
|
Станция лазерной сварки призматических ячеек |
||
|
Ход перемещения (Настраиваемый) |
Ось X |
800 мм |
|
Ось Y1 |
600 мм |
|
|
Ось Y2 |
600 мм |
|
|
Ось Z |
400 мм |
|
|
Скорость позиционирования |
Ось X |
≤500 мм/с |
|
Ось Y1 |
≤500 мм/с |
|
|
Ось Y2 |
≤500 мм/с |
|
|
Ось Z |
≤500 мм/с |
|
|
Точность позиционирования |
±0,05 мм |
|
|
Повторяемая точность позиционирования |
±0,02 мм |
|
|
Метод привода |
Сервопривод |
|
|
Требования к среде размещения |
Плоский, без вибрации и ударов |
|
|
Требования к нагрузке на землю |
≥600 кг/、¡ |
|
|
Характеристики лазера |
||
|
Тип лазера |
Непрерывный волоконный лазер |
|
|
Средняя выходная мощность |
3000 Вт |
|
|
Режим работы |
Непрерывный/импульсный |
|
|
Диапазон регулировки мощности |
10%~100% |
|
|
Длина волны выходного лазера |
1080±10 нм |
|
|
Качество луча |
М2≤5 |
|
|
Частота модуляции |
30~5000Гц |
|
|
Нестабильность питания |
±1,5% |
|
|
Скорость сварки |
10~100 мм/с |
|
|
Длина выходного волокна |
10 м |
|
|
Режим управления |
RS232 |
|
|
Метод охлаждения |
Водяное охлаждение |
|
|
Диапазон рабочей температуры воды |
25±3â |
|
|
Температура рабочей среды |
0~+40â |
|
|
Влажность рабочей среды |
10~95% относительной влажности |
|
|
Температура хранения |
-20~+60°К |
|
|
Напоминаем: только для справки, фактические характеристики зависят от производителя лазера. |
||
Основные конфигурации Машины для лазерной сварки призматических ячеек
|
Предметы |
Характеристики |
Бренд |
КОЛИЧЕСТВО |
|
Непрерывный волоконный лазер |
3000 Вт |
ГВ-лазер |
1 |
|
Лазерное волокно |
10 м |
ГВ-лазер |
1 |
|
Головка для лазерной сварки |
Головка для лазерной поворотной сварки |
WSX |
1 |
|
Мониторинг ПЗС |
Защита от вспышки |
WSX |
1 |
|
Сварочная станция |
4 оси |
X800*Y1600*Y2600*Z400мм |
1 |
|
Серводвигатель |
/ |
ИНВТ |
4 |
|
Промышленный ПК |
/ |
ДФ |
1 |
|
Монитор ПК |
/ |
АОС |
1 |
|
Позиционирование ПЗС |
/ |
MindVision / Hikvision |
1 |
|
Датчик измерения высоты |
/ |
Панасоник |
1 |
|
Устройство для продувки инертным газом |
/ |
Индивидуально |
1 |
|
Охладитель воды |
/ |
ТЕЮ / BY |
1 |
|
Система управления сваркой |
Программное обеспечение для аккумуляторной лазерной сварки |
Индивидуально |
1 |
|
Пылесборник (опция) |
/ |
Сенгеп |
1 |

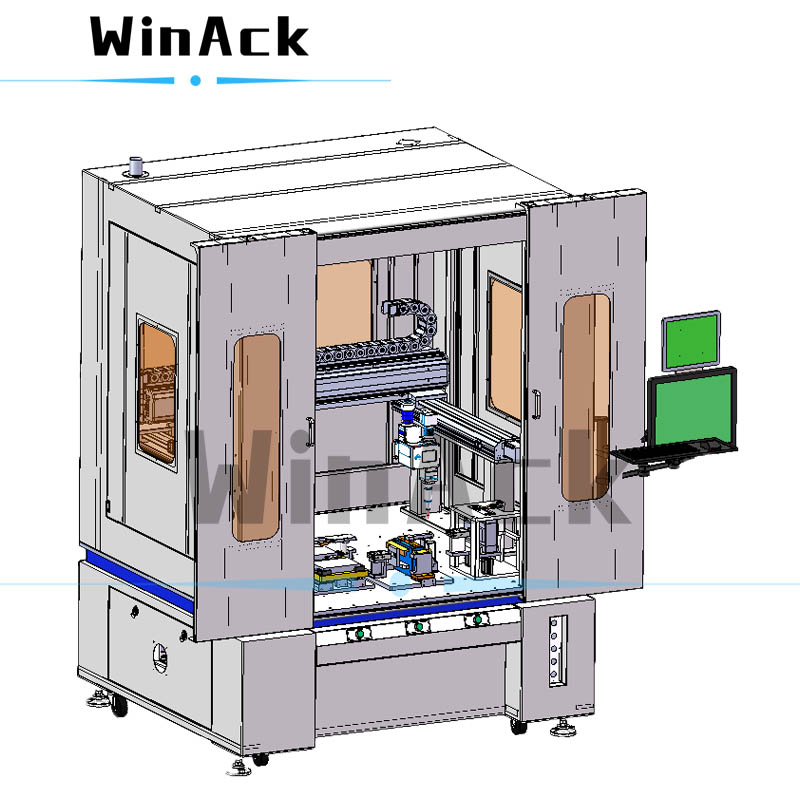

Рисунок 1. Аппарат для лазерной сварки призматических ячеек
Напоминание: изображение приведено в качестве ссылки, пожалуйста, преобладайте в натуральной форме.

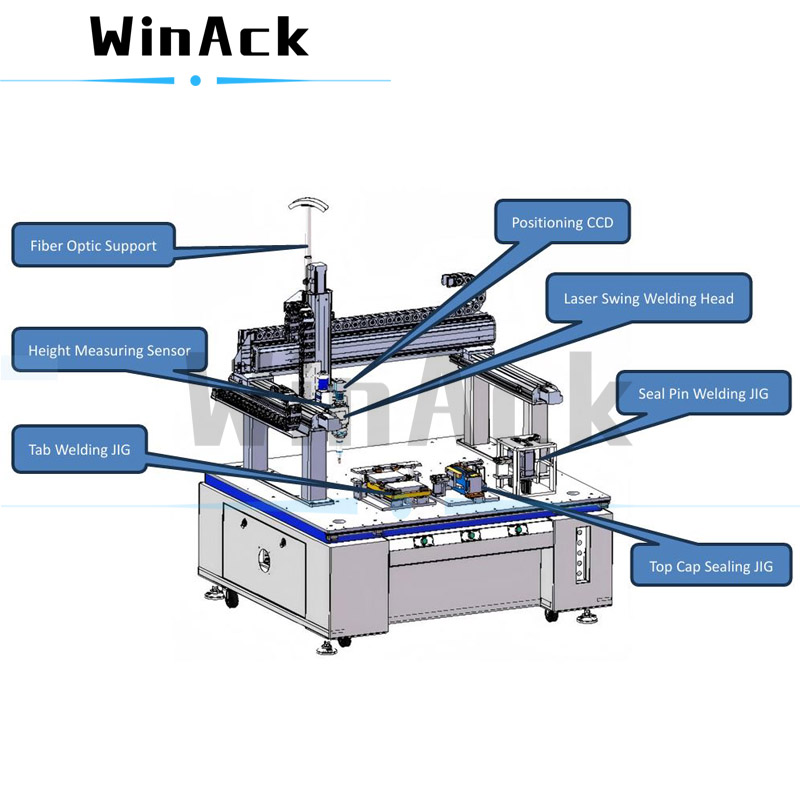

Рисунок 2. Лазерная сварка призматических ячеек | Сварка выступов | Уплотнение верхней крышки | Приварка уплотнительного штифта
Напоминание: изображение только для справки, пожалуйста, обратите внимание.
