Аппарат для лазерной сварки литиевых батарей — это профессиональный сварочный аппарат для аккумуляторных батарей, подходящий для лазерной сварки аккумуляторных шин межэлементных шин, таких как аккумуляторы для электромобилей, ESS, электронных мотоциклов и электронных велосипедов.
Модель:
WA-LW-RS3000G:
CW Fiber Laser Four-axis Electric Gantry Workstation Battery Pack Laser Welding X800*Y600*Z400mm (Customizable)Информация о продукте
Аккумулятор для лазерной сварки
Лазерный сварочный аппарат с литиевыми батареями
Обзор продукта:
Аппарат для лазерной сварки литиевых батарей — это профессиональная и надежная система лазерной сварки с аккумуляторными батареями, специально разработанная для лазерной сварки межэлементных шин призматических элементов, пакетных элементов и цилиндрических элементов (алюминиевый корпус).
Этот аккумуляторный сварочный аппарат в основном состоит из волоконного лазера непрерывного действия, гальванометрической лазерной сварочной головки, датчика измерения высоты, промышленного ПК, монитора, 4-осевой портальной рабочей станции для лазерной сварки, ПЗС-матрицы позиционирования (опция), устройства для подачи инертного газа, пневматического прессования. устройство, охладитель воды и т. д.
Область применения:
Аппарат для лазерной сварки литиевых батарей подходит для лазерной сварки аккумуляторов батарей электромобилей, аккумуляторов ESS, аккумуляторов электровелосипедов, аккумуляторов электромотоциклов, аккумуляторов AGV, аккумуляторов ИБП и т. д.
Особенности:
1) Известная марка волоконного лазера непрерывного действия
Этот аппарат для лазерной сварки с литиевыми батареями оснащен волоконным лазером непрерывного действия известной марки, который имеет хорошее качество лазерной сварки, стабильную и надежную работу. Марка стандартной конфигурации — GW Laser. Кроме того, Raycus Laser, Maxphotonics Laser и IPG Photonics Laser являются дополнительными брендами.
2) Высокая сварочная способность и высокая гибкость сварки
Непрерывный волоконный лазер, установленный в аккумуляторном сварочном аппарате, обладает высокой сварочной способностью и высокой гибкостью сварки. Мы можем отрегулировать выходную мощность лазера и скорость лазерной сварки в соответствии с конкретным материалом и толщиной. Кроме того, в зависимости от конкретного применения лазерной сварки можно выбрать сварку с проплавлением или сварку швом.
3) Четырехосевая портальная лазерная сварочная станция с высокой точностью и стабильностью
Установка для лазерной сварки с литиевыми батареями включает в себя 4-осевую портальную рабочую станцию для лазерной сварки, приводящуюся в движение 4 независимыми серводвигателями, обеспечивающую высокую точность и высокую стабильность.
Стандартный ход перемещения составляет X800*Y1600*Y2600*Z400 мм и X1000*Y1800*Y2. 800*Z400 мм не является обязательным. Кроме того, его также можно настроить в соответствии с конкретными требованиями.
4) Профессиональное программное обеспечение для управления аккумуляторной лазерной сваркой
Этот аккумуляторный сварочный аппарат оснащен профессиональным программным обеспечением для управления лазерной сваркой. Процесс лазерной сварки легко настроить, и после сохранения его можно быстро переключить на процесс лазерной сварки конкретного аккумуляторного модуля.
5) Доступны различные траектории лазерной сварки
Лазерная сварка аккумуляторного блока поддерживает различные траектории сварки, такие как прямая линия, круг, квадрат, дуга и т. д. Траектория сварки каждой зоны сварки может быть одинаковой или разной, а мощность лазерной сварки также может быть различной. одинаковые или разные.
6) Оснащен высокоточным датчиком измерения высоты
Аппарат для лазерной сварки литиевых батарей оснащен высокоточным микролазерным датчиком расстояния с повторяемостью 30 мкм, гарантируя, что высота каждой области сварки каждого элемента батареи соответствует высоте лазерной сварочной головки, обеспечивая стабильность и постоянство. результаты и качество лазерной сварки.
7) Оснащен воздушным ножом для защиты линзы лазерной сварочной головки
Сварщик аккумуляторной батареи оснащен круглым воздушным ножом под лазерной сварочной головкой, который может эффективно защитить линзу лазерной сварочной головки, обеспечивая качество лазерной сварки аккумуляторной батареи, с одной стороны, и продлевая срок службы линзы. с другой.
8) Оснащен устройством продувки инертным газом
Лазерный сварочный аппарат с литиевыми батареями оснащен устройством для продувки инертным газом и резервным входным портом для инертного газа. После подключения к азоту или аргону он может предотвратить окисление при сварке и дополнительно улучшить качество лазерной сварки и скорость прохождения.
9) Оснащен пневматическим прижимным устройством
Аппарат для лазерной сварки литиевых батарей оснащен пневматическим прижимным устройством, которое может автоматически прижимать аккумулятор и шину во время сварки, чтобы избежать ослабления сварки, вызванного неплотной посадкой.
10) Расположение ПЗС-матрицы не является обязательным
Расположение CCD не является обязательным. После того, как аппарат для лазерной сварки литиевых батарей оснащен позиционирующим CCD, он может осуществлять автоматическую съемку и автоматическую компенсацию отклонения положения сварки, чтобы избежать отклонения положения сварки, вызванного отклонением размера аккумуляторного модуля.
Технические характеристикиs сварочного аппарата с аккумулятором
|
Название продукта |
Лазерный сварочный аппарат с литиевыми батареями |
|
|
Модель продукта |
WA-LW-RS3000G |
|
|
Входная мощность переменного тока |
Трехфазное напряжение 380 В переменного тока ±10%/50 Гц (настраиваемое) |
|
|
Вход сжатого воздуха |
≥0,6 МПа |
|
|
30 л/мин |
||
|
Ввод инертного газа (Примечание: не обязательно.) |
Азот или аргон |
|
|
≥0,4 МПа |
||
|
15 л/мин |
||
|
Режим управления |
Управление промышленным ПК и монитором |
|
|
Метод ввода сварочной дорожки |
Программирование ЧПУ или метод обучения |
|
|
Программное обеспечение для сварки |
Профессиональное программное обеспечение для лазерной сварки с аккумулятором |
|
|
Аккумуляторная рабочая станция для лазерной сварки |
||
|
Движение хода (Настраиваемый) |
Ось X |
800 мм |
|
Y1-ось |
600 мм |
|
|
Y2-ось |
600 мм |
|
|
Ось Z |
400 мм |
|
|
Скорость позиционирования |
Ось X |
≤1000 мм/с |
|
Y1-ось |
≤1000 мм/с |
|
|
Y2-ось |
≤1000 мм/с |
|
|
Ось Z |
≤500 мм/с |
|
|
Точность позиционирования |
±0,05 мм |
|
|
Повторяемая точность позиционирования |
±0,02 мм |
|
|
Метод привода |
Сервопривод |
|
|
Максимальный размер сварочной заготовки |
Д600*Ш400*В400мм |
|
|
Требования к среде размещения |
Плоский, без вибрации и ударов |
|
|
Требования к нагрузке на землю |
≥600 кг/、¡ |
|
|
Характеристики лазера |
||
|
Тип лазера |
Непрерывный волоконный лазер |
|
|
Средняя выходная мощность |
3000 Вт (Дополнительно: 1000 Вт/1500 Вт/2000 Вт/3000 Вт/4000 Вт/6000 Вт) |
|
|
Режим работы |
Непрерывный/импульсный |
|
|
Диапазон регулировки мощности |
10%~100% |
|
|
Длина волны выходного лазера |
1080±10 нм |
|
|
Качество луча |
М2≤5 |
|
|
Частота модуляции |
30~5000Гц |
|
|
Нестабильность питания |
±1,5% |
|
|
Скорость сварки |
10~100 мм/с |
|
|
Длина выходного волокна |
10 м |
|
|
Режим управления |
RS232 |
|
|
Метод охлаждения |
Водяное охлаждение |
|
|
Диапазон рабочей температуры воды |
25±3â |
|
|
Температура рабочей среды |
0~+40â |
|
|
Влажность рабочей среды |
10~95% относительной влажности |
|
|
Температура хранения |
-20~+60°К |
|
|
Напоминаем: только для справки, фактические характеристики зависят от производителя лазера. |
||
Основные конфигурации Лазерного сварочного аппарата с литиевыми батареями
|
Предметы |
Спецификация |
Бренд |
КОЛИЧЕСТВО |
|
Непрерывный волоконный лазер |
3000 Вт |
ГВ-лазер |
1 |
|
Лазерное волокно |
10 м |
ГВ-лазер |
1 |
|
Головка для лазерной сварки |
Гальванометрическая лазерная сварочная головка |
WSX / ЛЕЙЧЖИ |
1 |
|
Станция лазерной сварки |
4-осевой портал |
X800*Y1600*Y2600*Z400мм |
1 |
|
Серводвигатель |
/ |
ИННОВАЦИЯ |
4 |
|
Промышленный ПК |
/ |
Адвантех |
1 |
|
Монитор ПК |
/ |
АОС |
1 |
|
Позиционирование ПЗС |
/ |
РазумВидение |
1 |
|
Датчик измерения высоты |
/ |
Панасоник |
1 |
|
Устройство для продувки инертным газом |
/ |
Индивидуально |
1 |
|
Охладитель воды |
/ |
ТЕЮ / BY |
1 |
|
Система управления сваркой |
Профессиональное программное обеспечение для лазерной сварки с аккумулятором |
Индивидуально |
1 |
|
Пневматическое прижимное устройство |
/ |
Индивидуально |
1 |

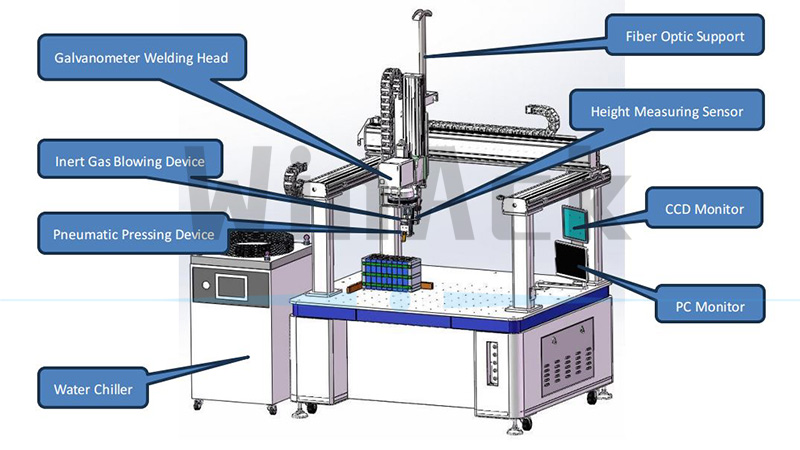

Рисунок 1. Аппарат для лазерной сварки литиевых батарей
Напоминание: изображение приведено в качестве справки, пожалуйста, обратите внимание.

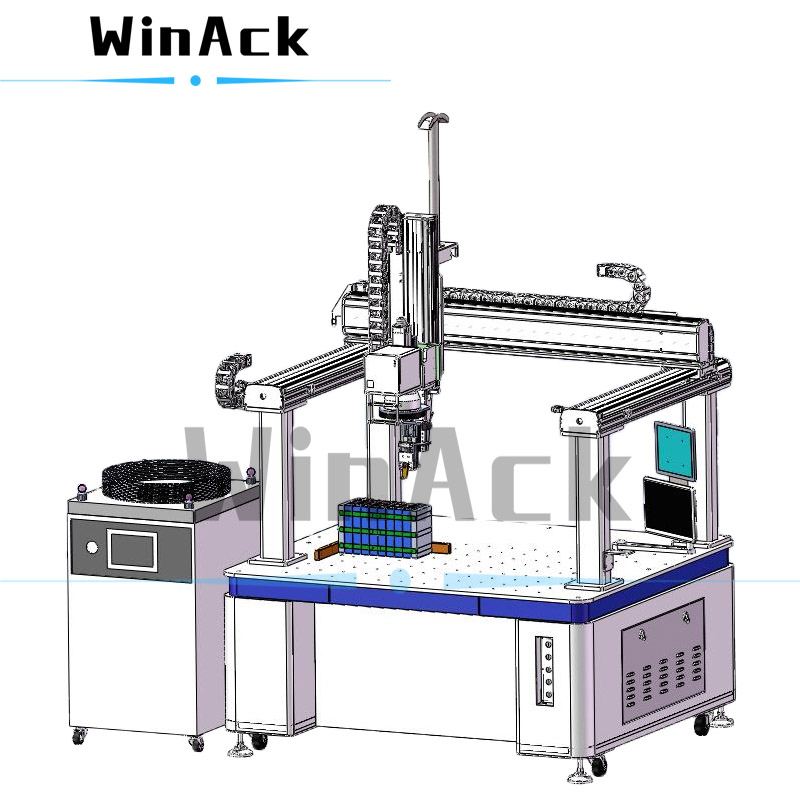

Рис. 2. Аккумуляторный лазерный сварочный аппарат
Напоминание: изображение только для справки, пожалуйста, обратите внимание.
Рис. 3. Лазерная сварка аккумуляторов
Напоминание: изображение приведено в качестве справки, пожалуйста, обратите внимание.
