Машина для штабелирования и прессования модулей литиевых батарей с призматическими элементами | ВинАк

Машина для укладки и прессования аккумуляторных модулей имеет регулируемую силу прессования и ход прессования и является одним из важнейших устройств на линии по производству литиевых батарей с призматическими элементами.

  • Модель:

    WA-MF-SL1100
  • :

    200~1100mm (Adjustable & Customizable) 0~1000kg (Adjustable & Customizable) Servo Motor Drive (High precision & High reliability) Touchscreen & PLC Pressing stroke & Pressing force
  • Информация о продукте

Машина для крепления аккумуляторного модуля

Машина для штабелирования и прессования аккумуляторных модулей


Обзор продукта:

Машина для укладки и прессования модулей аккумуляторных батарей с призматическими элементами, также называемая машиной для крепления аккумуляторных модулей, является одним из основных производственных оборудований для линии по производству аккумуляторных блоков с призматическими элементами .

Сначала вручную сложите торцевые пластины, тепловые экраны и призматические элементы на станцию ​​укладки модулей литиевых батарей, затем нажмите кнопку запуска. Во-вторых, ПЛК будет управлять датчиком силы, чтобы подавать сигнал на электрический цилиндр для затягивания аккумуляторного модуля. Когда сила прессования или ход прессования достигают заданного значения, электрический цилиндр останавливается, и стальной или полиэтиленовый ремень можно добавить к аккумуляторному модулю вручную. Наконец, мы нажимаем кнопку сброса электрического цилиндра, электрический цилиндр освобождается и вручную снимает затянутый модуль призматической батареи.


Область применения:

Пресс-машина для укладки аккумуляторов подходит для укладки и прессования модулей аккумуляторных батарей с призматическими элементами и может регулировать силу прижима и ход прессования в соответствии с конструкцией конкретного аккумуляторного модуля.


Особенности:

1) Высокая совместимость аккумуляторных модулей

Машина для укладки и прессования аккумуляторных модулей совместима с основными призматическими элементами, представленными на рынке, и поддерживает аккумуляторные модули различных размеров. Длина совместимого аккумуляторного модуля составляет 300–1000 мм, ширина — 100–300 мм, высота — 100–250 мм.

2) Безопасный и надежный процесс затяжки

Основной пресс-модуль призматического аккумуляторного пресса оснащен серводвигателем, электрическим цилиндром и датчиком силы, что позволяет обеспечить высокоточный и высокостабильный процесс прессования аккумуляторного модуля. А когда сила нажатия достигает установленного верхнего предела, загорается красный зуммер, что позволяет эффективно предотвратить повреждение аккумуляторного модуля.

3) Регулируемый ход прессования

Вспомогательный прессовый модуль машины для укладки и прессования модулей аккумуляторных батарей с призматическими элементами оснащен ручкой регулировки хода, которая позволяет быстро регулировать ход прессования в соответствии с размером аккумуляторного модуля.


Технические характеристики машины для крепления аккумуляторных модулей

Название продукта

Машина для штабелирования и прессования аккумуляторных модулей

Модель продукта

WA-MF-SL1100

Входная мощность переменного тока (настраиваемая)

Однофазное напряжение 220 В переменного тока±10%/50 Гц

Потребляемая мощность: ≤1500 Вт

Вход сжатого воздуха

0,5~0,6МПа

Тип аккумуляторного модуля

Модуль батареи призматических элементов

Размеры совместимых аккумуляторных модулей

(Настраиваемый)

Длина: 300~1000 мм

Ширина: 100~300 мм

Высота: 100~250 мм

Специальные приложения

Ручная укладка и автоматическое нажатие для закрепления аккумуляторного модуля.

Режим управления

Сенсорный экран и ПЛК

Диапазон хода нажатия

200~1100 мм (регулируется)

Диапазон силы нажатия

0~1000 кг (регулируемый)

Функция защиты

1) Мониторинг расстояния нажатия в режиме реального времени.

2) Когда сила нажатия достигает установленного верхнего предела, загорается красный зуммер.

Температура окружающей среды

0~40â

Влажность окружающей среды

≤90ï¼ (без конденсации)

Тип заземления

Прямое заземление

Операционное место

1) Отсутствие загрязнения и сильных электромагнитных помех.

2) Земля ровная, не подвержена вибрации и ударам.

3) Несущая способность площади: 200 кг/м2.

Шум

80дБ

Размер

Ш2155*Г700*В1588мм

Вес

Около 300 кг


Основные конфигурации штабелирования батарей призматических элементов Пресс-машина

Серийный номер

Запасные части

Бренд

1

Электрический цилиндр

СЕНТО

2

Датчик силы

ДАТЧИК ДНЯ

3

Серводвигатель

СИНДЖЕ

4

ПЛК

СИНДЖЕ

5

Сенсорный экран

СИНДЖЭ

6

Изоляционный модуль

На заказ

7

Кабинет

WinAck

8

Стандартные детали

ИХЕДА

Примечания: Если компоненты вышеуказанной марки отсутствуют на складе, мы заменим их на компоненты того же класса без информирования клиента, что не повлияет на время доставки. Надеюсь на понимание!


Battery Module Stacking and Pressing Machine

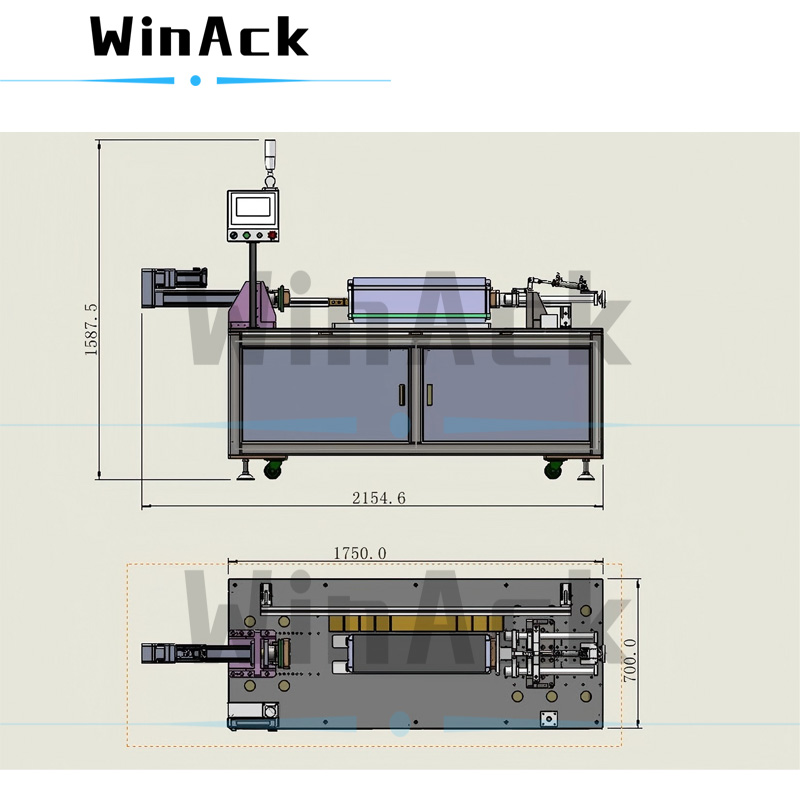

Рисунок 1. Машина для штабелирования и прессования модулей литиевых батарей с призматическими элементами

Напоминание: изображение приведено в качестве ссылки, пожалуйста, обратите внимание.


Battery Stacking Pressing Machine

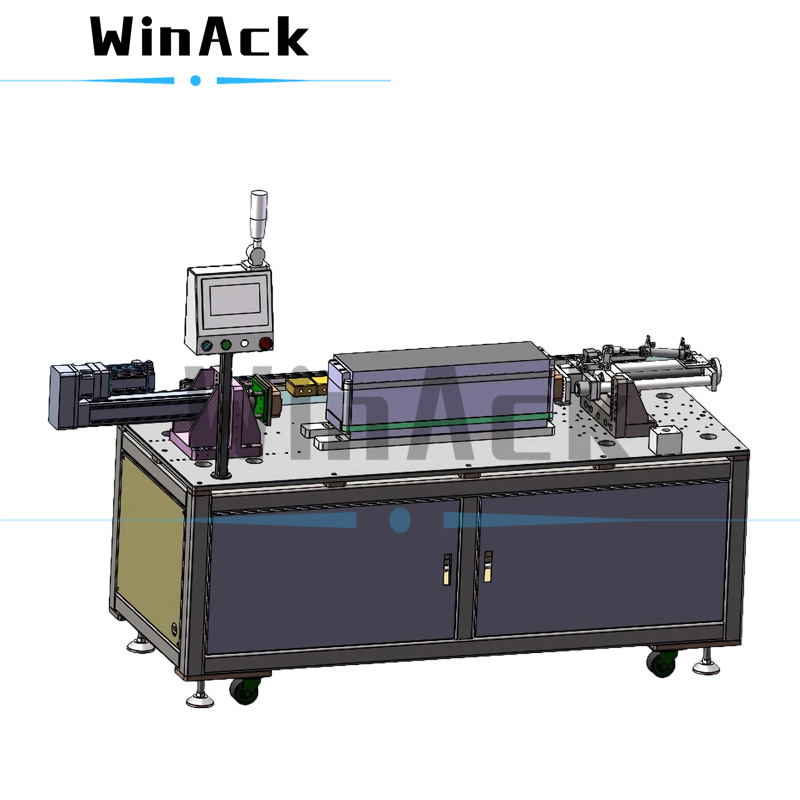

Рисунок 2. Пресс-машина для штабелирования батарей призматических элементов

Напоминание: изображение приведено в качестве ссылки, пожалуйста, обратите внимание.
