Тестер лития ионной аккумулятора используется для имитации вибрации во время транспортировки или использования для проведения вибрационных испытаний в таких стандартах, как UN38.3, IEC62133, UL 1642 и UL 2054 и т. Д.
Модель:
WA-ST-50-JVT:
Vibration Waveform: Sinusoidal waveform Peak Acceleration: 20g Vibration Frequency: 1~600Hz (Customizable) Vibration Direction: X-axis & Y-axis & Z-axis Vibration Table: W500*D500mm (Customizable)Информация о продукте
Система тестирования вибрации

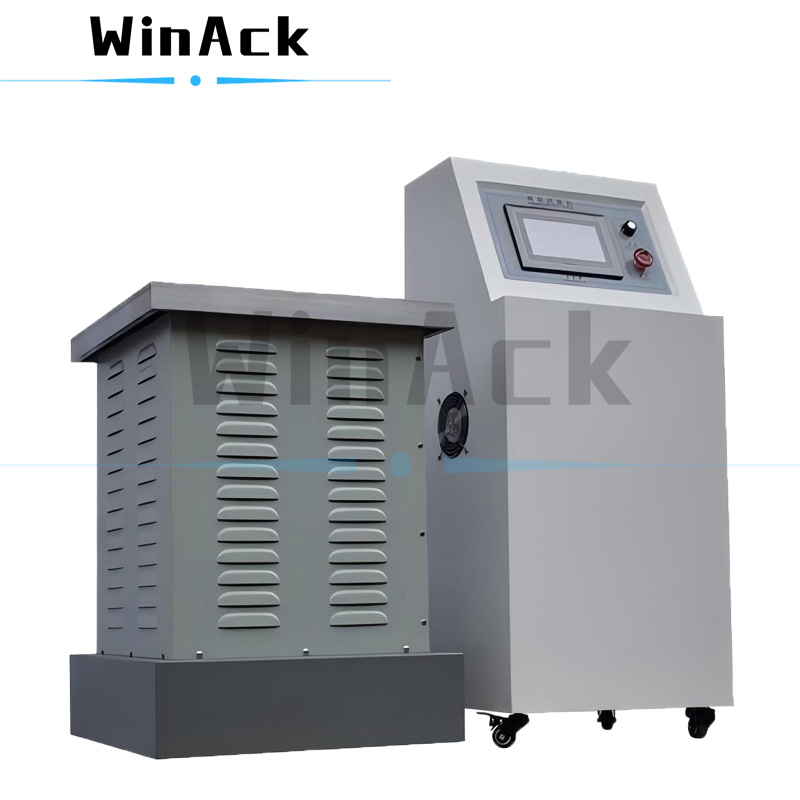

Машина тестера вибрации лития ионной батареи
Функциональное описание:
Тестер лития ионной батареи является одним из профессиональных тестеров батареи для механических тестов аккумулятора.
Он выполняет тесты на вибрация батареи, моделируя среду вибрации аккумулятора во время транспортировки или использования, чтобы подтвердить, что его безопасность соответствует требованиям соответствующих стандартов испытаний, обеспечивая надежное тестирование и проверку для проектирования батареи, производства, безопасного транспорта и безопасного использования и т. Д. :
Сфера применения
Машина тестеров вибрации лития ионной батареи используется для тестов на вибрацию аккумулятора в тестах на производительность батареи.
Функции:
1) Машина вибрации вибрации литий -ионной батареи может регулировать амплитуду беспрепятственно, поддерживает логарифмическую частоту вибрации, вибрацию частоты зачистки и фиксированную частоту, адаптируется к требованиям различных стандартов испытаний и обладает высокой гибкостью.
2) Система тестирования вибрации может реализовать вибрацию x, y и z трех осевой вибрации на той же таблице тестирования вибрации.
Он контролируется программой, с точной частотой и без дрейфа во время долгосрочной работы.
3) Машина тестера вибрации литий-ионной батареи имеет встроенную программу прогнозирования амплитуды вибрации, четырехточечное синхронное возбуждение, а таблица вибрирует равномерно, стабильно и надежно.
4) Программное обеспечение системы управления системой тестирования вибрации использует соединение связи в реальном времени с таблицей вибрации, чтобы гарантировать, что параметры теста являются точными.
5) Машина тестера вибрации лития ионной батареи добавляет противопоставленную цепь для решения интерференции сильного электромагнитного поля в цепь управления, а таблица не содержит магнетизма и статического электричества.
|
6) Система управления машиной тестеров вибрации лития ионной батареи принимает высокочувствительный ЖК-дисплей с сенсорным экраном. |
|
|
Настройка параметров тестирования является интуитивно понятным и простым, и он может отображать текущую программу выполнения и текущую частоту вибрации в режиме реального времени и рисовать кривые частоты. |
Технические характеристики системы тестирования вибрации |
|
1. Продукт |
1.1 Название продукта |
|
Машина тестера вибрации лития ионной батареи |
1.2 Модель продукта |
|
WA-St-50-JVT |
|
|
1.3 Тип продукта |
Электромагнитная вибрационная машина для испытаний на безопасность аккумулятора |
|
2. Приложение |
|
|
2.1 Приложение |
Система тестирования вибрации используется для моделирования среды вибрации батареи во время транспортировки или нормального использования для проверки эффективности безопасности батареи. |
|
3. Размеры и вес |
3.1 Размеры вибрации таблицы |
|
W500*D500 мм (настраиваемый) |
3.2 Размеры вибрационной платформы |
|
W500*D500*H720 мм |
3.3 Размеры управления шкафом |
|
W500*D350*H1080MM |
|
|
3.4 Вес |
Около 245 кг |
|
4. Входная мощность переменного тока |
|
|
4.1 Входная мощность переменного тока |
Однофазный 220Vac ± 10%, 50 Гц ± 2,5 Гц, 1,5 кВт (настраиваемое) |
|
5. Производительность |
5.1 Форма волны вибрации |
|
Синусоидальная форма волны |
|
|
5.2 Частота вибрации |
Диапазон: 1 ~ 600 Гц (настраиваемый) |
|
Разрешение: 0,1 Гц |
5.3 Пиковое ускорение |
|
20 г |
0~9999 |
|
5.4 Временный диапазон |
0 ~ 9999 часов/минут/секунды |
|
5.5 Время цикла |
5.6 Макс. |
|
Вес испытательного образца |
≤50 кг (настраиваемый) |
|
5.7 направление вибрации |
Трех оси (оси x и ось Y и ось z) |
|
5.8 Амплитуда вибрации |
0 ~ 5 мм |
|
5.9 Метод амплитудной модуляции |
|
|
Электронная амплитуда модуляция |
5.10 Метод охлаждения Воздушное охлаждение 6. Стандартное соответствие 6.1 Стандартное соответствие 1) UN38.3 - 38.3.4.4. Тест T.3: вибрация 2) IEC62133 - 7.3.8.1 Механические тесты (батареи) - Вибрация |
|
3) UL 1642 - 15 вибрационных испытаний |
|
|
4) UL 2054 - 17 вибрационный тест |
5) ECE R100 - Приложение 8A: вибрационный тест |
|
6) и т. Д. |
7. Контроллер 7.1 Контроллер |
|
7-дюймовый контроллер сенсорного экрана 7.2 Режим тестирования вибрации |
|
|
1) Тест на вибрации логарифмической частоты вибрации: В режиме логарифмической частоты развертки частота низкочастотная скорость развертки является медленной, а высокая частота скорости развертки - быстрая. |
|
|
Логарифмическая частота развертывается в единицах 1 минуты, а скорость развертки удваивается за 1 минуту. 2) Испытание на вибрации с фиксированной частотой: При установленной частоте, которая может быть резонансной частотой, определенной частотой или опасной частотой, на указанной частоте и времени проводится синусоидальный вибрационный тест. →3) Испытание на частоту вибрации: →В пределах указанного диапазона частот частота охватывается от низкой частоты до высокой частоты, а затем от высокой частоты до низкой частоты с определенной скоростью сканирования в соответствии с указанным значением до тех пор, пока не будет достигнуто указанное количество циклов или времени. 104) Проверка вибрации с частотой удвоения: |
|
|
Защита частоты удвоения должна быть непрерывной, а его частота должна изменяться в геометрической прогрессии со временем. Скорость развертки, то есть скорость изменения контролируемой частоты переменных с течением времени DF/DT во время развертки, должна быть одной частотой удвоения в минуту. |
|
|
Время теста (время ускорения) для отключения частоты от F1 F2 |
|
|
F1 рассчитывается с использованием формулы: 6.644log |
|
|
(Высокая частота /низкая частота), а скорость развертки соответствует требованиям 1 частоты удвоения /минуты. |
5) Тест случайной вибрации: |
Случайная вибрация-это нетерминированная вибрация.
Когда объект вибрирует случайным образом, нам невозможно заранее определять мгновенное значение параметра движения определенной точки мониторинга на объекте в определенный момент в будущем.
